大口徑超聲波熱量表

組成結構: 由超聲波流量計、溫度傳感器、換能器、顯示模塊等部件組成。 工作原理: 利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差

詳細介紹

組成結構:由超聲波流量計、溫度傳感器、換能器、顯示模塊等部件組成。
工作原理:利用超聲波流量換能器和溫度傳感器測量供水流量及供、回水溫度差,進而測量及顯示水流經熱交換系統所釋放或吸收的熱量值。
產品特點:
★ 集流量采集、換能器、顯示模塊于一體,具有微功耗(一塊鋰電池可使用10年以上),體積小等特點;
★ 產品支持M-BUS接口和RS485總線接口,通過M-BUS總線或RS-485總線配合智能供熱管控系統一起使用,進行集中管理;
★ 支持水平和垂直兩種安裝方式,滿足不同客戶需求;
★ 采用進口數字時間計算芯片,計量準確度高、穩定性好 ;
★ 溫度傳感器采用優質PT1000保證計量精度;
★ 自動保存最近18個月的歷史記錄數據,包括瞬時流量、累計流量、累計熱量、供回水溫度等參數信息,具有掉電自恢復功能,安全可靠;
★ 核心部件采用灌裝密封技術,保證不受水質影響,免清洗。

技術參數:

公稱直徑 50 65 80 100 125 150 200 250 300 350 400 450 500 600
常用流量(m3/h) 15 25 40 60 100 150 250 400 600 750 900 1200 1500 2500
最小流量(m3/h) 0.6 1 1.6 2.4 4 6 10 16 24 30 36 48 60 70
最大流量(m3/h) 30 50 80 120 200 300 500 800 1200 1500 1800 2400 3000 3600



L(mm) 200 200 225 250 350 350 350 400 450 500 550 600 650 690
D(mm) 165 185 200 220 250 285 340 405 460 520 580 640 715 840
H(mm) 190 210 230 250 500 530 580 650 700 755 810 870 930 1040
K(mm) 125 145 160 180 210 240 295 355 410 470 525 585 650 770
n-MA 4-
M16
4-
M16
8-
M16
8-
M16
8-
M16
8-
M20
12-
M20
12-
M24
12-
M24
16-
M24
16-
M27
20-
M27
20-
M30
20-
M33
溫度范圍(℃) 4~95
溫差范圍(K) 3~75
工作壓力(MPa) ≤1.6
準確度 2級
溫度傳感器 Pt1000
防護等級 IP54
工作電壓 3.6V鋰電池供電,一節電池可連續工作10年以上
環境等級 環境A級
通訊類型 M-BUS / RS-485
壓力損失(MPa) ≤0.025
安裝位置 供水水管/回水水管
安裝方式 水平安裝/垂直安裝

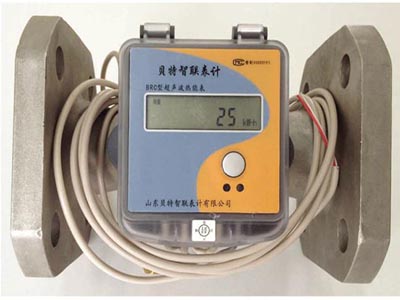

圖片欣賞
